Общая часть башенного крана на стройке: устройство, функции и значение

Башенный кран — ключевой механизм на любой строительной площадке, обеспечивающий подъём и перемещение тяжёлых грузов. Чтобы понимать принципы его работы и обеспечивать безопасность эксплуатации, важно разбираться в общей конструкции и основных компонентах. Рассмотрим, из чего состоит башенный кран и как его элементы взаимодействуют в процессе строительства.

Назначение башенного крана

Башенный кран предназначен для:

1. подъёма строительных материалов (бетонных блоков, металлоконструкций, поддонов с кирпичом и т. п.);
2. горизонтального перемещения грузов в пределах рабочей зоны;
3. монтажа крупногабаритных элементов зданий;
4. подачи сырья на высоту до 100–200 м (в зависимости от модели).
5. Без этого оборудования невозможно возводить многоэтажные жилые и промышленные объекты, мосты, эстакады.

Основные компоненты башенного крана

Типовая конструкция включает следующие ключевые части:

1. Опора (ходовая рама)
   • служит основанием, распределяющим нагрузку на грунт или рельсовый путь;
   • может быть стационарной (закреплённой на фундаменте) или передвижной (на рельсах);
   • обеспечивает устойчивость всей конструкции.
2. Башня
   • вертикальная секция, задающая высоту подъёма;
   • собирается из отдельных секций (решётчатых или трубчатых), соединяемых болтами или пальцевыми замками;
   • воспринимает основные нагрузки от стрелы, груза и ветрового давления.
3. Поворотная платформа
   • установлена на верхней части башни;
   • позволяет вращать стрелу на 360∘;
   • содержит механизмы поворота и кабину оператора.
4. Стрела
   • горизонтальная балка для перемещения грузозахватного устройства;
   • бывает балочной (с перемещающейся тележкой) или подъёмной (меняет угол наклона);
   • длина варьируется от 30 до 80 м и более.
5. 5.Грузовая тележка (для балочных стрел)
   • перемещается вдоль стрелы, изменяя вылет груза;
   • оснащена блоками и канатами для подъёма.
6. Крюковая подвеска
   • грузозахватный орган, подвешенный на канатах;
   • комплектуется крюком, блоками и предохранительными устройствами.
7. Кабина крановщика
   • размещается на поворотной платформе;
   • оборудована пультом управления, приборами безопасности, системой обогрева/вентиляции;
   • обеспечивает обзор рабочей зоны.
8. Механизмы подъёма и перемещения
   • электромоторы, редукторы, тормоза;
   • отвечают за подъём/опускание груза, вращение платформы, движение тележки.
9. Противовес
   • набор плит на задней части поворотной платформы;
   • компенсирует момент от груза, предотвращая опрокидывание.
10. Электрооборудование и системы безопасности
    • панель управления, кабели, датчики;
    • ограничители грузоподъёмности, угла наклона, высоты подъёма;
    • анемометр (измеритель скорости ветра);
    • система аварийной остановки.

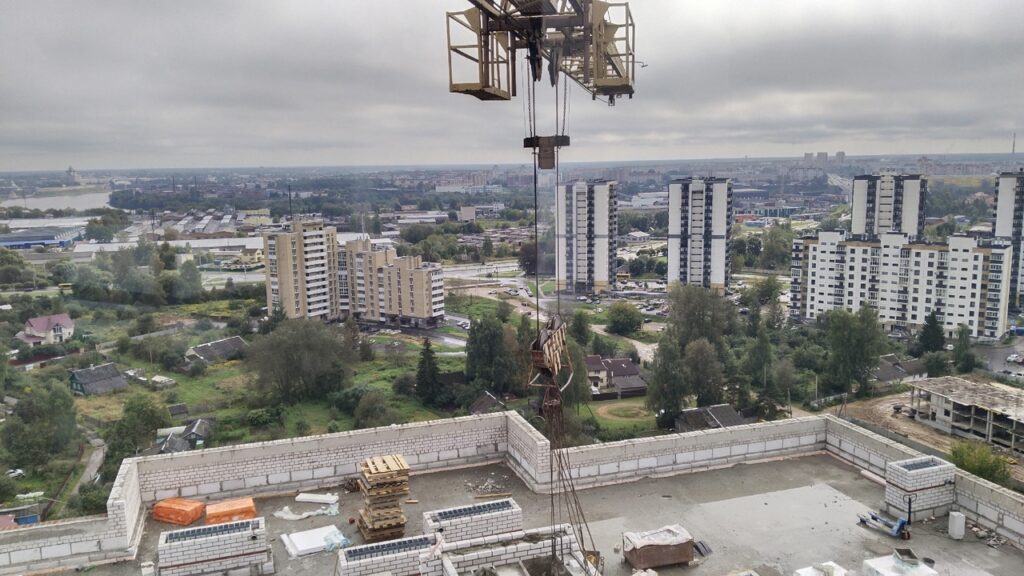

Принцип работы

Процесс подъёма груза выглядит так:

• Стропальщик обвязывает груз стропами и подаёт сигнал крановщику.
• Крановщик включает механизм подъёма: электродвигатель наматывает канат на барабан, поднимая крюковую подвеску.
• .При необходимости тележка перемещается вдоль стрелы, меняя вылет.
• Поворотная платформа вращается, направляя груз к месту установки.
• Груз опускается, стропальщик отцепляет стропы.
• Все операции синхронизируются через радиосвязь или стандартные жесты.

Важные технические характеристики

При выборе крана учитывают:

• грузоподъёмность (от 5 до 25 т и более);
• максимальный вылет стрелы (25–80 м);
• высота подъёма (до 200 м);
• скорость подъёма/перемещения (5–30 м/мин);
• мощность электродвигателей (20–100 кВт);
• ветровая нагрузка (допускается работа при скорости ветра до 15 м/с).

Требования к установке и эксплуатации

Для безопасной работы необходимо:

• подготовить ровное основание или рельсовый путь;
• закрепить кран анкерными болтами (для стационарных моделей);
• провести монтаж секций башни с контролем вертикальности;
• выполнить пусконаладочные работы и испытания;
• ежедневно проверять состояние канатов, тормозов, приборов безопасности;
• соблюдать ограничения по грузоподъёмности и ветровой нагрузке.
• Роль башенного крана в строительном процессе
• Башенный кран:
• ускоряет возведение зданий, сокращая сроки строительства;
• снижает трудозатраты на подъём материалов;
• позволяет работать на большой высоте без лесов и подмостей;
• повышает точность монтажа конструкций.
• Без него невозможно реализовать современные проекты многоэтажного строительства.

ВЫВОД

• Общая часть башенного крана — это совокупность узлов, обеспечивающих его устойчивость, манёвренность и грузоподъёмность. Знание устройства и принципов работы крана помогает:
• правильно подбирать технику под задачи стройки;
• организовывать безопасное производство работ;
• минимизировать риски аварий и простоев.
• При эксплуатации важно строго следовать инструкциям завода-изготовителя и нормам промышленной безопасности, чтобы гарантировать эффективность и надёжность строительного процесса.
• Перед началом смены предоставить машинистам башенного крана время для технического обслуживания крана
• Сигнальное ограждение выполнить в виде стоечного переносного ограждения с сигнальными лентами и знаками.
• Выполнить заземление башенного крана.
• Работа башенного крана должна быть прекращена при скорости ветра, превышающий допустимую для данного крана, при снегопаде, пожаре или тумане, при температуре ниже указанной отметки в паспорте и в других случаях, когда машинист крана плохо различает сигналы стропальщика или перемещаемый груз.
