Технологические карты производства работ кранами

Введение

Технологическая карта (ТК) — ключевой документ при эксплуатации башенного крана. Она регламентирует порядок выполнения работ, обеспечивает безопасность и повышает эффективность использования техники. Разберём, что входит в ТК, как её составляют и почему она важна для строительного производства.

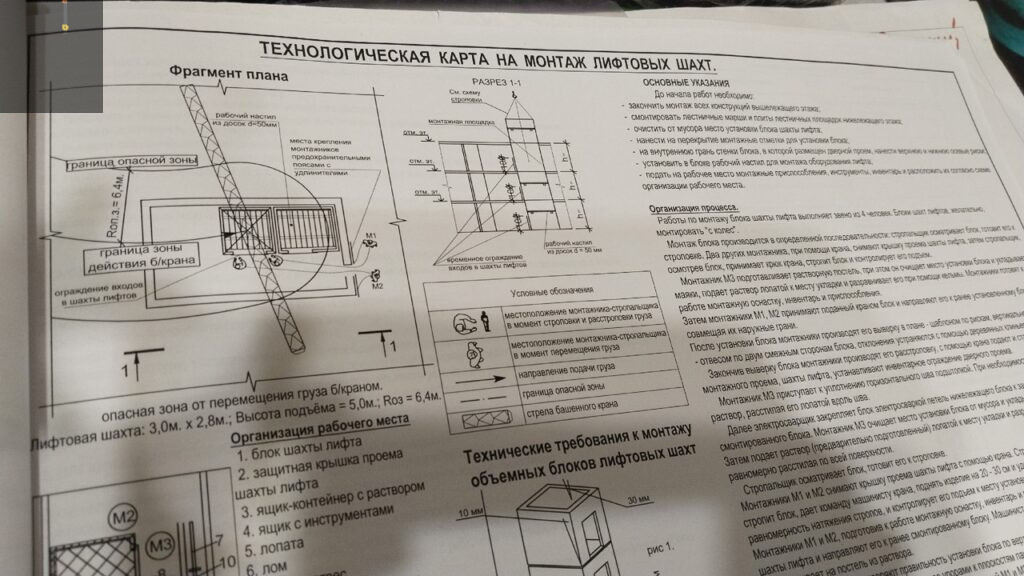

Технологическая карта башенного крана: назначение, структура, применение

Работа башенного крана на базах, складах, а также сложные строительно-монтажные и погрузочно-разгрузочные работы производятся по технологической карте, которая должна содержать:

• горизонтальную привязку крана к объекту с указанием опасных зон
• вертикальную привязку крана к объекту
• схемы строповки и таблицы масс грузов
• места и габариты складирования грузов, подъездные пути
• графические материалы, поясняющие последовательность выполнения операций с указанием расстановки стропальщиков
• технические средства по ограничению пути движения или угла поворота башни крана при выполнении работ в стеснённых условиях
• мероприятия по безопасному производству работ

1. Что такое технологическая карта башенного крана?

Технологическая карта — это стандартизированный документ, описывающий:

• последовательность операций при работе крана;
• технические параметры оборудования;
• требования к безопасности;
• нормы времени и трудозатрат;
• необходимые ресурсы (люди, материалы, инструменты).

2. Цели и задачи технологической карты

Основные функции ТК:

• унификация рабочих процессов;
• снижение риска аварий и травм;
• оптимизация загрузки крана;
• контроль качества выполнения работ;
• обоснование расценок и сроков.

3. Структура технологической карты

Типовая ТК включает следующие разделы:

3.1. Общая часть

• наименование и модель крана;
• область применения (виды работ);
• нормативные ссылки (ГОСТ, СНиП, ПБ).

3.2. Характеристики оборудования

• грузоподъёмность (Qmax​, т);
• вылет стрелы (L, м);
• высота подъёма (H, м);
• скоростные параметры (м/мин);
• мощность двигателей (кВт).

Пример:
Для крана КБ-403 указываются:
Qmax​=8 т, L=30 м, H=54,7 м.

3.3. Технология выполнения работ

• схема строповки грузов;
• порядок подъёма/опускания;
• траектория перемещения груза;
• правила работы вблизи ЛЭП и других объектов.

3.4. Организация рабочего места

• зона монтажа крана;
• расположение складов материалов;
• пути подъезда транспорта;
• ограждения опасной зоны.

3.5. Требования безопасности

• перечень СИЗ для персонала;
• действия при неблагоприятных погодных условиях;
• порядок эвакуации;
• контакты аварийных служб.

3.6. Кадровый состав

• количество и квалификация работников (крановщик, стропальщик, сигнальщик);
• распределение обязанностей;
• требования к аттестации.

3.7. Материально-технические ресурсы

• список грузозахватных приспособлений;
• контрольные грузы для испытаний;
• инструменты и приборы контроля.

3.8. Контроль качества и приёмка

• методы проверки устойчивости крана;
• критерии допустимых отклонений;
• формы исполнительной документации.

3.9. Охрана окружающей среды

• меры по снижению шума и пыли;
• утилизация отходов;
• защита зелёных насаждений.

4. Как разрабатывается технологическая карта?

Этапы составления ТК:

1. Анализ проектной документации объекта.
2. Выбор модели крана под задачи стройки.
3. Расчёт нагрузок и траекторий.
4. Согласование с Ростехнадзором (при необходимости).
5. Утверждение главным инженером предприятия.

5. Когда требуется обновление ТК?

Карту корректируют:

• при смене модели крана;
• изменении технологии работ;
• обновлении нормативов;
• после аварий или инцидентов;
• по требованию надзорных органов.

6. Преимущества использования технологической карты

Для предприятия:

• снижение рисков штрафов;
• сокращение простоев;
• прозрачность расчётов с заказчиками.

Для персонала:

• чёткие инструкции;
• минимизация ошибок;
• повышение культуры безопасности.

7. Типичные ошибки при составлении ТК

Чего избегать:

• использования устаревших нормативов;
• недооценки ветровых нагрузок;
• игнорирования особенностей площадки;
• расплывчатых формулировок в разделах безопасности.

8. Нормативная база

Основные документы:

• ГОСТ 34.201-89 «Виды, комплектность и обозначение документов»;
• ПБ 10-382-00 «Правила устройства и безопасной эксплуатации кранов»;
• СНиП 12-03-2001 «Безопасность труда в строительстве».

Заключение

Технологическая карта башенного крана — не формальность, а инструмент эффективного управления стройкой. Её грамотное составление и строгое соблюдение позволяют:

• избежать аварий;
• сократить сроки работ;
• оптимизировать затраты;
• обеспечить соответствие законодательству.
