Опорные части башенного крана

Башенный кран — ключевое оборудование на любой строительной площадке. Его устойчивость и работоспособность во многом зависят от опорных частей — элементов, обеспечивающих надёжное крепление конструкции к основанию. Разберёмся, как устроены опорные системы, какие бывают типы и почему их правильная эксплуатация критически важна.

Опорные части воспринимают действующие на кран нагрузки и передают их непосредственно на основание крана ( крановые пути, фундамент).

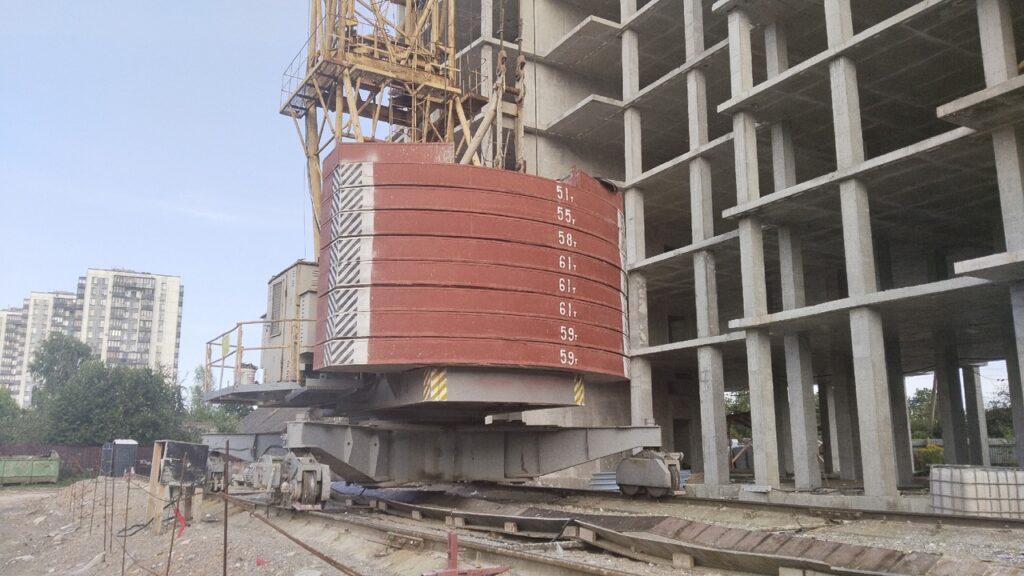

К опорным частям передвижных ( рельсовых ) кранов относятся опорные рамы, которые опираются на ходовые тележки. Для устойчивости крана на ходовую раму крепят груз - балласт.

Плоские опорные рамы и плоские рамы с подкосами применяются на кранах с неповоротной башней.

Опорные части стационарных кранов прикрепляются к фундаменту анкерными болтами.

Что такое опорные части башенного крана

Опорные части — это комплекс узлов и деталей, через которые нагрузка от массы крана и поднимаемого груза передаётся на основание (фундамент, рельсовый путь или шасси). Их основная задача — обеспечить:

• устойчивость конструкции при работе и ветровых нагрузках;
• равномерное распределение нагрузки на основание;
• компенсацию неровностей площадки;
• возможность перемещения (для передвижных кранов).

Основные типы опорных систем

В зависимости от способа установки и мобильности различают:

1. Стационарные опоры
   Крепятся к монолитному железобетонному фундаменту. Применяются для высотного строительства, где кран работает на одном месте длительное время. Включают:

• анкерные болты или закладные детали;
• опорную раму;
• регулировочные элементы для выравнивания.

2. Передвижные опоры на рельсовом ходу
   Позволяют крану перемещаться вдоль строительной площадки по подкрановым путям. Состоят из:

• ходовых тележек с колёсами;
• соединительных балок;
• механизмов противоугонной защиты.

3. Опоры на шасси (автомобильные/пневмоколёсные)
   Используются для мобильных кранов. Включают:

• выносные опоры (аутригеры);
• гидравлические цилиндры выравнивания;
• стабилизирующие балки.

элементы опорных систем

Ключевые детали, встречающиеся в большинстве опор:

• Опорная рама — металлическая конструкция, распределяющая нагрузку от башни на точки контакта с основанием.
• Анкерные элементы — болты или шпильки, закрепляющие раму в фундаменте.
• Регулировочные пластины — позволяют выровнять кран по уровню.
• Буферные устройства — амортизируют удары при движении по рельсам.
• Противоугонные захваты — фиксируют кран при остановке, предотвращая смещение от ветра.

Требования к монтажу и эксплуатации

Неправильная установка опорных частей ведёт к аварийным ситуациям. Важные правила:

1. Подготовка основания

• Для стационарных кранов — армированный фундамент с выверкой по уровню (допустимые отклонения — не более 3 мм на 10 м).
• Для рельсовых путей — балансировка рельсов, контроль зазоров в стыках (≤6 мм).

2. Контроль затяжки анкерных соединений
   Момент затяжки болтов указывается в паспорте крана. Проверяется динамометрическим ключом каждые 500 часов работы.
3. Проверка устойчивости
   Перед запуском проводят испытания:

• нагружение на 110% от номинальной грузоподъёмности;
• проверку работы противоугонных устройств;
• контроль горизонтальности башни (≤1∘).

4. Сезонное обслуживание

• Зимой — очистка от наледи, проверка гидросистем.
• Летом — контроль износа рельсов и колёс.

Типичные неисправности и их признаки

Раннее выявление проблем предотвращает аварии:

• Трещины в опорной раме — визуальные дефекты, скрип при нагрузке.
• Ослабление анкерных болтов — люфт, следы коррозии в местах крепления.
• Износ ходовых колёс — неравномерный прокат, стук при движении.
• Течь гидравлических цилиндров — подтёки масла, проседание аутригеров.

Почему важно соблюдать нормы эксплуатации

Опорные части работают в условиях:

• циклических нагрузок (подъём/опускание груза);
• ветровых воздействий (до 200 Па для кранов высотой 50 м);
• температурных перепадов (от −40∘C до +40∘C).

Нарушение правил монтажа или просроченное ТО увеличивает риск:

• опрокидывания крана;
• деформации металлоконструкций;
• схода с рельсов.

Вывод

Опорные части башенного крана — не просто «подставки», а сложные инженерные системы, от которых зависит безопасность всей стройки. Их выбор, монтаж и обслуживание должны строго соответствовать:

• паспорту крана;
• СП 43.13330.2019 «Крановые пути»;
• ГОСТ 34463.1-2018 «Краны грузоподъёмные».

Регулярная диагностика и соблюдение регламентов позволяют избежать аварий и продлить срок службы оборудования.
