Технологические регламенты, разрабатываемые для выполнения работ с применением грузоподъёмных кранов
Любые виды работ, выполняемые с использованием грузоподъёмных машин, должны производиться по технологическому регламенту. При выполнении строительно-монтажных работ таким регламентом является проект производства работ, при погрузочно-разгрузочных и других типовых работах-технологическая карта и схемы строповки. Технологическая карта отражает последовательность выполнения работы, тип и место установки грузоподъёмной машины, место нахождения стропальщика при выполнении работы, путь перемещения груза, способы строповки и складирования грузов, включает перечень технологической оснастки, меры по безопасному выполнению работы.
Состав проекта производства работ кранами (ППРк)
Проект производства работ содержит набор технологических карт по видам работ и этапом строительства или схемы монтажа, главный лист-стройгенплан и пояснительную записку.

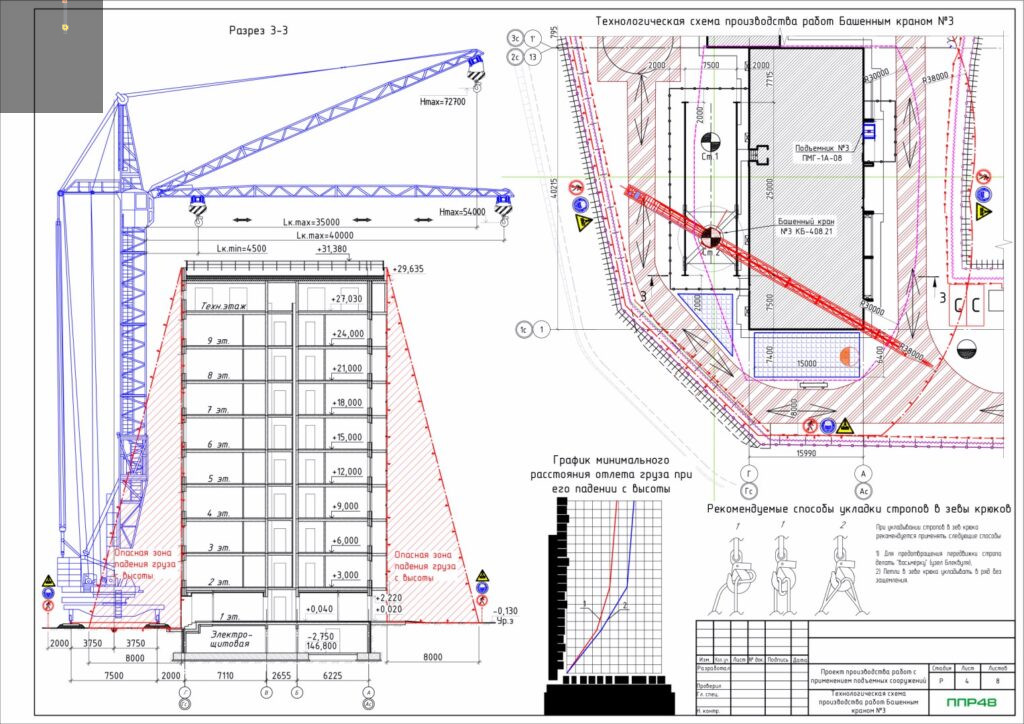

Стройгенплан-это вид строительной площадки сверху, на который нанесены строящийся объект, вспомогательные постройки, бытовые помещения, места установки кранов и другого оборудования, воздушные линии электропередачи, места складирования, дороги (проходы, проезды), ограждения. На стройгенплане обозначаются зоны действия машин и механизмов и опасные зоны, в том числе опасные зоны работы кранов.
Опасная зона при работе стреловых кранов определяется по формуле:
L = L1 + A/2 + В + X,
где L - опасная зона действия крана;
L1 - расстояние по горизонтали от оси вращения крана до центра крюка (максимальный вылет);
А - минимальный габарит груза;
В - максимальный габарит груза;;
Х - зона возможного отлёта груза при падении.
Расстояние Х зависит от характеристик поднимаемого груза (массы и габаритов), способа строповки и высоты, на которую поднят груз. Граница зоны падения тяжёлого груза правильной геометрической формы равняется:
4 м при h < 10 м (h-высота подъёма)
7 м при 10 < h < 20 м;
10 м при 20 < h < 70 м.
Проект производства работ включает полную номенклатуру оснастки, необходимой для выполнения работы: грузозахватных приспособлений, тары, приспособлений для устойчивого хранения элементов конструкций, временного закрепления элементов перед их расстроповкой, технических средств по ограничению пути движения и угла поворота крана. При работе кранов в особых условиях эти условия должны быть отражены в проекте производства работ или технологической карте.
С технологическими регламентами (проектами производства работ и технологическими картами) стропальщики должны быть ознакомлены перед началом работы под роспись на этом документе.
