Схемы установки башенного крана и размещение материалов на стройплощадке

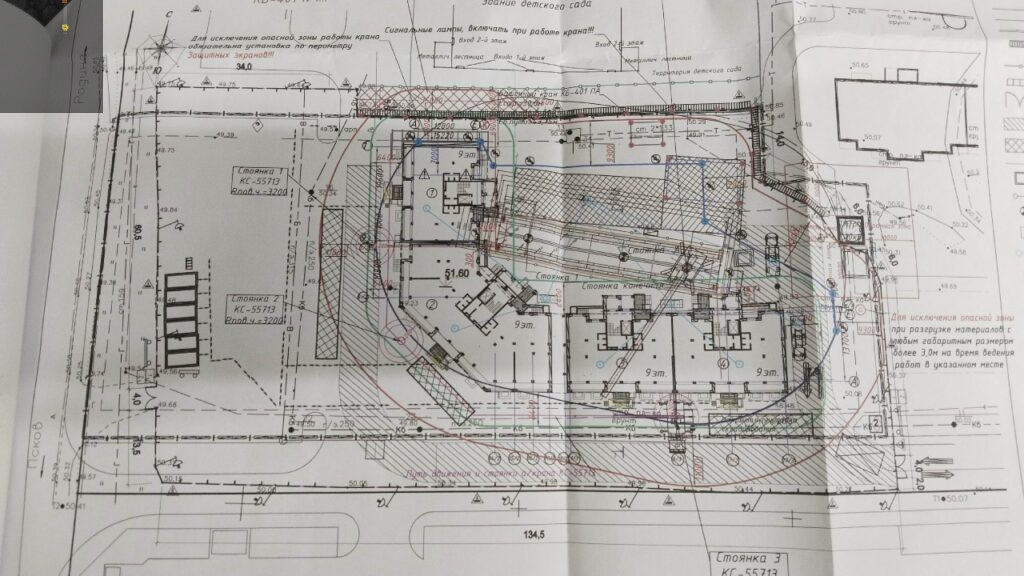

Схемы установки башенного крана

До начала строительства разрабатывают проект производства работ (ППР) предусматривающий размещение на строительной площадке башенного крана (кранов), приобъектного склада, подъездных дорог и проходов.

При выборе места для укладки крановых рельсовых путей учитывают в какой момент должны укладываться пути после отрывки котлована или после завершения работ по нулевому циклу. При наличии котлована крановые пути размещают не ближе 0,4 м от края откоса. При устройстве путей их располагают таким образом, чтобы обеспечить безопасное расстояние между краном и будущим сооружением. В случае, если кран устанавливают после отрывки котлована, после завершения работ по нулевому циклу пути могут быть сдвинуты в сторону здания.

При возведении зданий сложной конфигурации (С-,Т-,Го, Н или О-образной формы) предусматривают либо установку нескольких кранов, либо укладку криволинейных участков путей для прохода кранов по кривым. Выбор того или иного варианта определяют на основании технико-экономического обоснования.

При установке приставных или самоподъёмных кранов необходимо учитывать, чтобы их вылет был достаточным для обслуживания любой точки здания, приобъектного склада и подъездных дорог.

При квартальной застройке предусматривают возможность перемещение крана от одного здания к другому по временным инвентарным путям без демонтажа.

Основные требования:

• зона работы крана должна быть ограждена;
• необходимо предусмотреть безопасные проходы и проезды;
• расстояние от поворотной части крана до объектов — не менее 1 м;
• обязательна защита от падения предметов.

Этапы установки башенного крана

1. Подготовка основания
   • выравнивание и уплотнение площадки;
   • устройство фундамента (монолитного или на анкерных болтах);
   • монтаж подкрановых путей (для передвижных кранов).
2. Монтаж опорной части
   • установка нижней секции башни;
   • фиксация на фундаменте/путях.
3. Сборка башни
   • последовательная установка секций с помощью монтажной стойки;
   • выверка вертикальности (допустимое отклонение — не более 1/500 высоты).
4. Монтаж стрелы и противовесной консоли
   • сборка и подъём стрелы;
   • установка противовесов согласно паспортным данным.
5. Электромонтажные работы
   • подключение к электросети;
   • настройка систем безопасности (ограничители, датчики).
6. Испытания и сдача в эксплуатацию
   • статические и динамические испытания;
   • оформление акта готовности.

размещение материалов на строительной площадке

Для размещения складов и дорог строительная площадка должна быть хорошо спланирована. Элементы на складах (кроме колонн) укладывают по возможности в рабочем положении. Для этого их размещают либо на специальных пирамидах (кассетах), либо на деревянных подкладках.

Маркировка элементов в штабеле должна быть обращена в сторону прохода.

Высота штабеля различных элементов определяется исходя из условий их безопасного размещения, исключения самопроизвольного падения или опрокидывания. Объём склада зависит от периодичности подвоза элементов и способа монтажа здания. Максимальный объём склада будет в тех случаях, когда все поступающие на площадку элементы разгружают предварительно на склад и башенный кран подаёт элементы и строительные материалы на здание только со склада.

При монтаже с транспортных средств, поступающие на строительную площадку элементы подают башенным краном в определённой последовательности и в строго определённое время сразу же в зону монтажа без перегрузки на склад. При этом методе не только повышается производительность крана, но и сокращаются размеры строительной площадки за счёт склада.

Проезды для автотранспорта на строительной площадке для обеспечения беспрепятственного проезда выполняют сквозными либо кольцевыми. При монтаже с транспортных средств на проездах предусматривают автостоянки на которых оставляют прицепы с поступающими элементами. При монтаже с приобъектного склада проезды располагают вдоль складов так, чтобы разгрузочные работы можно было осуществлять за минимальное время.

Схемы размещения материалов на площадке

Оптимальная организация складирования снижает трудозатраты и риски. Основные принципы:

Зонирование площадки:

• зона разгрузки — у подъездных путей;
• зона складирования — в радиусе действия крана;
• зона сортировки — между складом и зоной разгрузки;
• зона временного хранения отходов — вдали от рабочих зон.

Правила складирования:

• кирпич: на поддонах, не более 2 ярусов;
• арматура: на стеллажах, с разделением по диаметрам;
• плиты перекрытий: в штабеля до 8 шт. с прокладками;
• сыпучие материалы: в бункерах или отведённых зонах с откосами;
• опасные вещества: в изолированных складах с вентиляцией.

Расстояния (минимум):

• от края котлована — 1,5× глубины выемки;
• от подкрановых путей — 2,5 м;
• от временных сооружений — 5 м.

Типичные схемы расстановки

1. Для котлованного строительства
   • кран — по периметру котлована;
   • материалы — на бровке с противоположной от крана стороны.
2. Для многоэтажного здания
   • кран — внутри контура здания (при возможности);
   • складирование — по секциям в зоне действия стрелы.
3. Для линейных объектов
   • передвижной кран на путях;
   • материалы — участками вдоль трассы.

Ошибки при организации площадки

Частые нарушения, ведущие к авариям:

• размещение материалов в опасной зоне падения груза;
• загромождение проездов и проходов;
• складирование на неуплотнённом грунте;
• отсутствие маркировки зон;
• превышение допустимых нагрузок на подмости.
