Грузозахватный орган-это техническое устройство, являющееся частью грузоподъёмной машины, с помощью которого захватывается груз, соответствующий по массе грузоподъёмности нетто.
Основными грузозахватными органами являются грузовые крюки, грейферы и грузовые электромагниты. В отдельных случаях в качестве грузозахватных органов могут быть применены траверсы, вилы, спредеры,управляемые захваты.
Грузовые крюки
Грузовой крюк-это наиболее распространённый тип грузозахватного органа, которым оснащаются грузоподъёмные машины. По форме различают однорогие и двурогие крюки. По способу изготовления: кованые, штампованные, пластинчатые.
Крюки устанавливают в траверсе крюковой обоймы на упорном подшипнике. Вращение крюка предотвращает закручивание грузовых канатов крана во время строповки и ориентировки грузов в пространстве. Это требование обязательно для крюков кранов грузоподъёмностью 3т и выше. Для предотвращения свинчивания гайка крепления крюка должна быть укреплена с помощью стопорной планки (для кранов грузоподъёмностью более 5т).
Крюк (за исключением крюков кранов, транспортирующих расплавленный металл или шлак) должен быть снабжён предохранительным устройством-замком для предотвращения самопроизвольного выпадения съёмного грузозахватного приспособления из зева крюка.
Маркировка крюка:
- номер крюка по государственному стандарту;
- товарный знак завода изготовителя;
- заводской номер крюка;
- номер плавки;
- год изготовления.
Сведения о крюках, поставляемых вместе с краном, содержатся в паспорте крана.
Не допускается эксплуатация крюков:
- при отгибе рога или других деформациях;
- при забоинах, трещинах, надрывах поверхности;
- при неисправности или отсутствия стопорного устройства гайки крюка;
- при износе или загрязнении упорного подшипника;
- при износе или загрязнении упорного подшипника;
- при износе зева крюка более 10% от первоначальной высоты сечения; при отсутствии или неисправности предохранительного замка.
Грейферы
Грейферы предназначены для транспортировки сыпучих, мелкоштучных грузов, лесоматериалов и.т.д. По конструкции грейферы бывают двухчелюстные и многочелюстные. По виду привода: канатные (одноканатные и двухканатные), гидравлические, машинные.
Одноканатный грейфер
Одноканатный грейфер-стальной ковш, имеющий две челюсти, поворачивающиеся вокруг шарниров. При ослаблении натяжения каната челюсти разжимаются и грейфер в таком виде опускается на груз. При натяжении каната челюсти замыкаются, после чего производится подъём грейфера.
Маркировка грейфера:
- товарный знак завода изготовителя;
- собственная масса;
- объём;
- грузоподъёмность;
- вид материала, для перевалки которого он предназначен.
Фактическую грузоподъёмность грейфера определяет его владелец путём взвешивания материала, зачёрпнутого с горизонтальной поверхности свеженасыпанного груза, для которого грейфер будет использоваться.
Конструкция грейфера должна исключать самопроизвольное раскрытие и выход каната из ручьёв блоков.
Зона работы крана, оборудованного грейфером, должна быть ограждена. Запрещается проносить грейфер над людьми и использовать для перемещения грузов, для которых он не предназначен. Масса грейфера с грузом не должна превышать грузоподъёмности крана. Находиться в зоне работы крана, оборудованного грейфером, разрешается только тогда, когда грейфер опущен на землю.
Грузовые электромагниты
Грузовые электромагниты применяют для транспортировки ферромагнитных материалов с помощью кранов. Подъёмная сила магнита зависит от питающего напряжения и может быть отрегулирована в определённых пределах. По форме различают круглые и прямоугольные электромагниты.
Прямоугольные магниты предназначены для транспортировки длинномерных грузов: рельсов, блок, труб. В зависимости от длины этих грузов применяют два, три или более прямоугольных магнита на одной траверсе. Круглые магниты используют для транспортировки грузов относительно небольших размеров.
При работе с электромагнитом должны выполнятся такие же меры безопасности, что и при работе с грейфером. Подходить к грузовому электромагниту разрешается, когда он опущен на землю и обесточен.

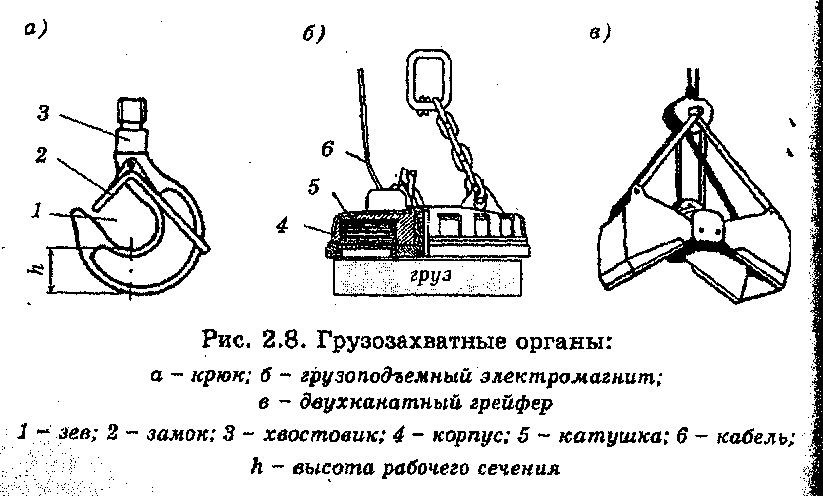

Рисунок: а) Однорогий крюк; б) Электромагнит; в) Грейфер.
